Tên: | Máy tạo hình cuộn K-span | Độ dày: | 0,3-1,5mm |
---|---|---|---|
Vật liệu áp dụng: | Tấm màu, tấm mạ kẽm và tấm galvalume | Công suất động cơ chính / trạm thủy lực: | 7.5KW / 3KW |
Hình thành vượt qua: | 16 | Tốc độ hình thành: | 5-15 mét / phút |
Điểm nổi bật: | máy cán tấm tôn,máy cán mái tôn |

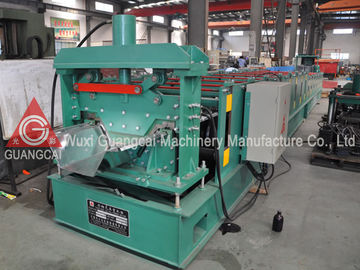

Máy cán định hình độ dày 0,4-0,8mm của GWC610
Đặc trưng
1. For this k-span roll forming machine, all the rollers are made of superior structural steel which is fine forged and coated with hard chrome. 1. Đối với máy tạo hình k-span này, tất cả các con lăn được làm bằng thép kết cấu cao cấp được rèn và tráng crôm cứng. So, the rollers possess high hardness and long life span. Vì vậy, các con lăn sở hữu độ cứng cao và tuổi thọ dài.
2. The press forming table is able to process color plates with thickness of 0.5-1.5mm, and a power device is outfitted to automatically convey these plates. 2. Bảng tạo hình báo chí có thể xử lý các tấm màu có độ dày 0,5-1,5mm, và một thiết bị điện được trang bị để tự động chuyển các tấm này. During press forming step, there is no need to frequently adjust the gap between the rollers even if plate thickness changes, and the coated layer of color plate is well protected from being scratched. Trong bước tạo hình, không cần phải thường xuyên điều chỉnh khe hở giữa các con lăn ngay cả khi độ dày tấm thay đổi, và lớp phủ của tấm màu được bảo vệ tốt khỏi bị trầy xước.
3. The curvature of arch slab is regulated by an assisting handwheel and a counter which are easy to operate. 3. Độ cong của tấm vòm được điều chỉnh bởi một tay quay hỗ trợ và bộ đếm dễ vận hành. Thus, the product quality and dimensional precision are guaranteed. Do đó, chất lượng sản phẩm và độ chính xác kích thước được đảm bảo.
4. Máy tạo hình cuộn này có hai phương pháp để tạo vòm.
a. a. With the help of a three-roll curving machine, a smooth arch is created, and the span reaches 38m. Với sự trợ giúp của máy uốn ba cuộn, một vòm trơn được tạo ra và nhịp đạt 38m. This method is usually used for constructions with large span such as hangar, workshop and livestock building, etc. In addition, a lock forming machine is used to connect the plates, and no bolt is needed. Phương pháp này thường được sử dụng cho các công trình có nhịp lớn như nhà chứa máy bay, nhà xưởng và chăn nuôi, v.v. Ngoài ra, một máy tạo hình khóa được sử dụng để kết nối các tấm, và không cần bu-lông.
b. b. The second method is to form the arch by a curving machine. Phương pháp thứ hai là tạo thành vòm bằng máy uốn cong. This machine makes partial arch with small span for spire roof tops and ridges, such as garages, retail shops, repair plants, etc. The connection method is screw fixation in the pre-punched holes. Máy này tạo ra một phần vòm với nhịp nhỏ cho đỉnh mái và gờ, chẳng hạn như nhà để xe, cửa hàng bán lẻ, nhà máy sửa chữa, vv Phương pháp kết nối là cố định vít trong các lỗ đục lỗ trước.
5. Máy tạo cuộn k-span có thể được thiết kế theo yêu cầu và bản vẽ do khách hàng của chúng tôi cung cấp.
Lưu lượng xử lý
Trang trí thụ động → cho ăn vật liệu có hướng dẫn → tạo hình cuộn → cắt theo chiều dài → giảm tải → uốn cong
Thành phần
1. Trang trí thụ động 5T
2. Máy tạo hình
3. Cắt thủy lực
4. Trạm thủy lực
5. Tủ điều khiển PLC
6. Chạy ra khỏi bàn
7. Máy uốn
8. Máy tạo hình khóa
Thông số kỹ thuật
Mô hình | Ghi chú | |
Vật liệu áp dụng | Tấm màu, tấm mạ kẽm và tấm galvalume | Máy này có thể tùy chỉnh theo yêu cầu của từng khách hàng và đặc điểm của vật liệu được xử lý. |
Chiều rộng cho ăn | 914mm | |
Độ dày gia công | 0,3-1,5mm | |
Vật liệu con lăn | Thép 45 # phủ chrome cứng | |
Công suất động cơ chính / trạm thủy lực | 7.5KW / 3KW | Các thông số này có thể được đặt theo năng lực sản xuất cần thiết. |
Hình thành vượt qua | 16 | |
Tốc độ hình thành | 5-15 mét / phút | |
Kích thước máy | 10 × 1,3 × 1,2m | |
Trọng lượng máy | 9T |
Tên liên quan
Curved Roof Panel Machine | Bảng điều khiển mái cong | Crimp Curved Sheet Forming Equipment | Thiết bị tạo hình uốn cong | Arc Roofing Sheet Making Machine Arc lợp tấm làm máy
